一种抛光机用的工件夹具CN210938768U-阳江市广海机械有限公司

申请号	CN201921735777.7	申请日	2019-10-16
公开（公告）号	CN210938768U	公开（公告）日	2020-07-07
申请公布号	CN210938768U	申请公布日	2020-07-07
分类号	B24B41/06(2012.01)I	分类	-
发明人	黄大海;罗才益	申请（专利权）人	阳江市广海机械有限公司
代理机构	广州粤高专利商标代理有限公司	代理人	阳江市广海机械有限公司
地址	529900广东省阳江市阳东区北惯镇那霍工业园霍达四路与金田交汇处

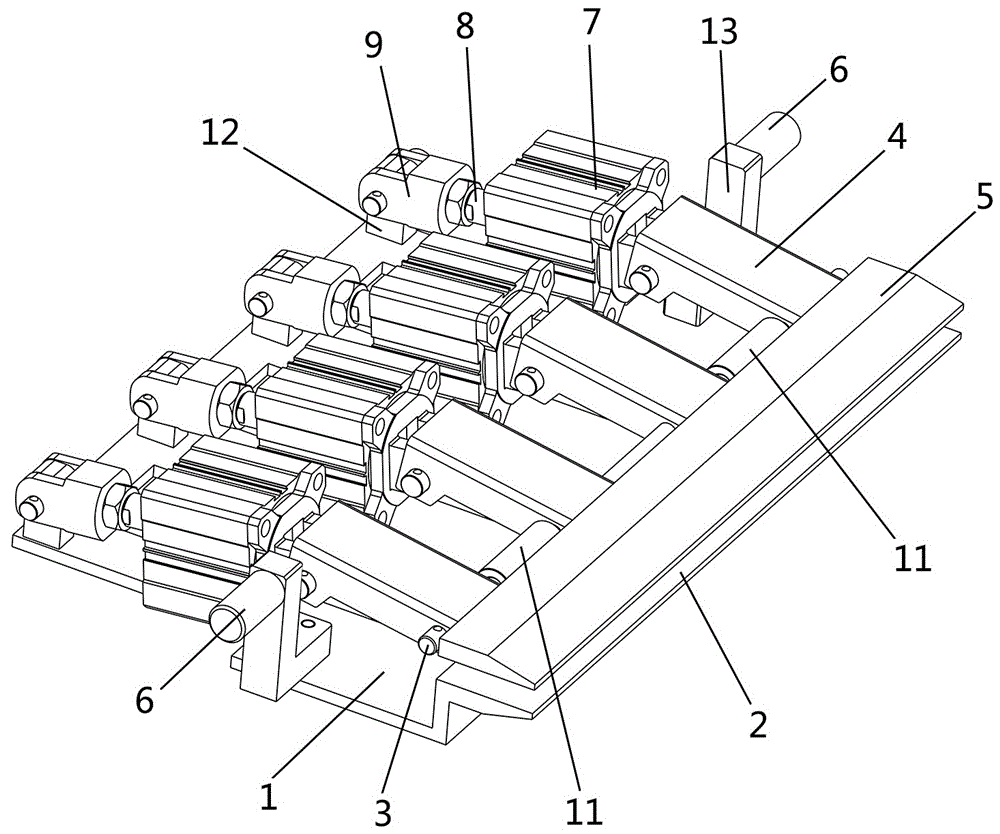

摘要	本实用新型提供了一种抛光机用的工件夹具，包括第一夹持件、第二夹持件和夹具气缸，第二夹持件的前部通过串销与第一夹持件铰接，夹具气缸的缸体与第二夹持件的后端铰接，夹具气缸的活塞杆与第一夹持件的后端枢接，第二夹持件在活塞杆伸出或缩回时能够以串销为转轴转动以能使第二夹持件的前部能够与第一夹持件的前部接触或脱离，第一夹持件的左、右两侧均设有向外延伸的圆柱。本实用新型的优点在于，控制夹具气缸的活塞杆伸出或缩回，可使第一夹持件与第二夹持件夹紧或松开，能代替人工操作，降低工人的劳动强度；第一夹持件侧边设有的圆柱的设置，可以方便与工件夹具在抛光工作台上的支撑，或与夹具推动装置的连接，实现全自动化的进料操作。
